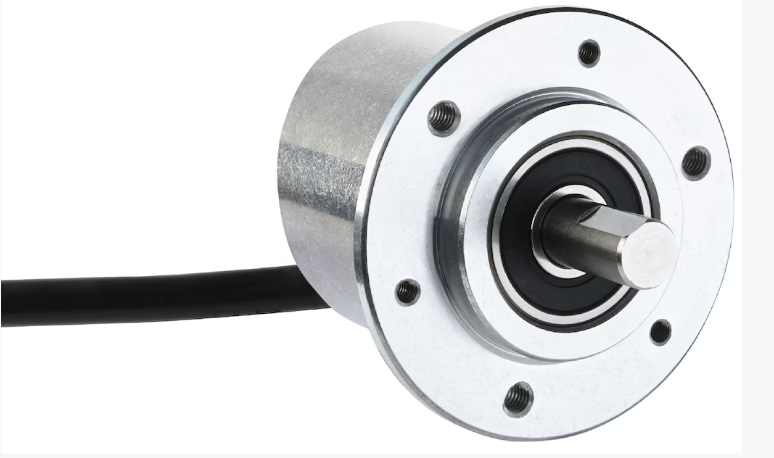

Sıck DBS50E-S5EK00360 Sıck Encoder
|
Devir başına palsler |
360 |
|

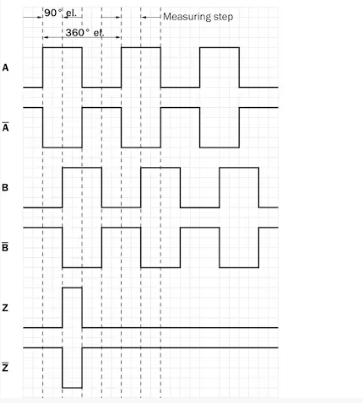

Ölçme adımı |
90°, elektrik/palsler devir başına |
|
Ölçüm sapması |
± 18° / Devir başına palslar |
|
Hata limitleri |
± 54° / Devir başına palslar |
|
Algılama derecesi |
≤ 0,5 ± %5 |
|
İletişim arayüzü |
Artımlı |
|
İletişim arayüzü detayları |
HTL / İtme çekme |
|
Sinyal kanalı sayısı |
6 kanal |
|
Başlatma süresi |
<3 ms |
|
Çıkış sınırlı |
≤ 300 kHz |
|
Yük akımı |
≤ 30 mA |
|
Güç tüketimi |
< 0,5 W (Yüksüz) |
|

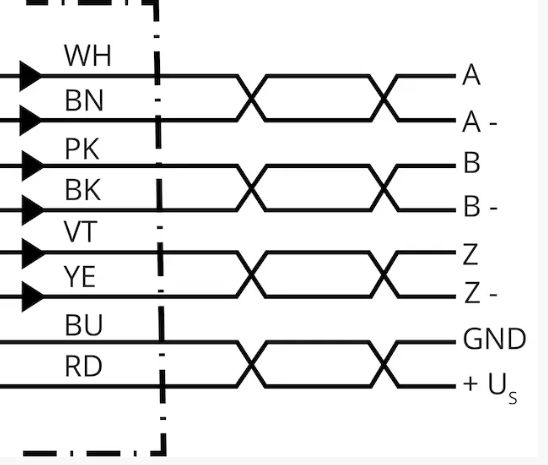

Bağlantı tipi |
Kablo, 8 telli, üniversal, 1,5 m |
|
Besleme Gerilimi |
7...30V |
|
Referans sinyali, sayı |
1 |
|
Referanslı, konumsal |
90°, elektrikli, A ve B ile genel birleşim |
|
Ters polarizasyon koruması |
✔ |
|
Çıkışların kısa devre sınırı |
✔ 1) |
|
MTTFd: Tehlikeli arızaya kadar geçen ortalama süre |
600 yıl (EN ISO 13849-1) 2) |
|
Mekanik uygulama |
Milli, Yüzey montajı |
|
Mil çapı |
8mm |
|
Mil uzunluğunda |
15,5mm |
|
Ağırlık |
+ 180 gr (Bağlantı kablosu ile) |
|
Mil malzemesi |
Paslanmaz çelik |
|
Flanş malzemesi |
Alüminyum |
|
Gövde malzemesi |
Alüminyum |
|
Kablo malzemesi |
PVC |
|
Çalışmaya başlama torku |
+ 0,9 Ncm (+20 °C) |
|
İşletme torku |
0,6 Ncm (+20 °C) |
|
Izin verilen mil yükü |
30 N (düz) 50 N (radyal) |
|
Çalışma devir sayısı |
6.000 dk⁻¹ 1) |
|
Maksimum devir sayısı |
8.000 dk⁻¹ 2) |
|
Rotorun atalet anı |
0,65 gcm² |
|
Rulman dayanıklılığı ömrü |
2 x 10^9 devir |
|
Açısal ivme |
≤ 500.000 rad/s² |
|
EMVC |
EN 61000-6-2 ve EN 61000-6-3 mevcut değildir (Sınıf A) |
|
Koruma sınıfı |
IP65 |
|
İzin verilen rölatif nem |
% 90 (Çiğlenmeye izin verilmez) |
|
Çalışma sıcaklığı aralığı |
–20 °C ... +85 °C, –35 °C ... +95 °C talep üzerine |
|
Depolama sıcaklık aralığı |
–40 °C ... +100 °C, Ambalajsız |
|
Darbelere karşı direnç |
100 g, 6 ms (EN 60068-2-27) |
|
Titreşimlere karşı direnç |
20 gr, 10 Hz ... 2.000 Hz (EN 60068-2-6) |
